32 門網絡型高密度模塊化門禁控制器 一一 網絡直連 全模塊化
PRO3200 系列門禁控制設備采用模塊化結構設計，PRO32IC 智能控制器標配帶 有 TCP/IP 網絡接口，既可以通過網絡與 WIN-PAK ?門禁管理服務器相連，也 可以采用 RS-232 或 RS-485 方式與門禁管理服務器進行通信。

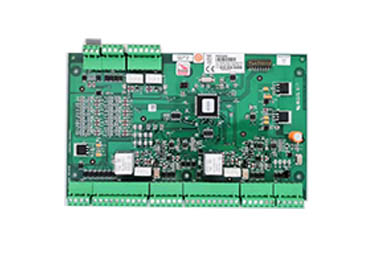

PRO3200 系列雙讀卡器模塊（PRO32R2） | |
模塊參數 | |
端口 | 2 個讀卡器端口 ? 12VDC@50mA，Clock / Data 或者 Data0 / Data1 |
鍵盤 | 鍵盤與卡數據復用 |
LED 支持 | 支持兩線或單線雙色 LED |
蜂鳴器 | 支持，僅當使用單線 LED 控制時 |
報警輸入 1 | 8 個，通用可編程報警輸入（當安裝于 PRO22ENC1/2 外箱時為 6 個） |
報警輸入 2 | 2 個獨立的報警輸入（用于防拆報警和電源故障報警） |
鎖輸出 | 2 個（C 型繼電器，5A@28VDC） |
輸出 | 4 個（C 型繼電器，2A@28VDC）（當安裝于 PRO22ENC1/2 外箱時為 2 個） |
報警輸入?yún)?shù) | |
輸入用途 | 輸入可用于門相關功能（如門磁）或其它通用輸入信號 |
輸入類型 | 常開，常閉，非線尾電阻，線尾電阻（EOL）（標準 1K 電阻或可定制 200~10KQ） |
線路調節 | 線路調節：可調整靈敏度及保持時間 |
輸出參數 | |
輸出用途 | 輸出可用于門相關功能或其它通用輸出信號 |
專用鎖輸出 | 5A 繼電器專用于電鎖控制 |
輸出配置 | 可配置為通電激活或斷電激活 |
脈沖時間 | 1 ～ 32,400 秒（通用），1 ～ 255 秒（鎖輸出） |
通信參數 | |
通信端口 | RS-485 端口，總線長度 4000 英尺（1250 米） |
通信速率 | 38.4K bps |

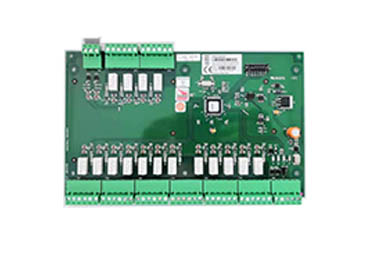

PRO32OUT 輸出模塊：
PRO3200 系列 16 路輸出模塊（PRO32OUT） | PRO3200 系列 16 路輸入模塊（PRO32IN） | |
模塊參數 | ||
報警輸入 1 | 獨立的 2 個報警輸入，電源故障檢測報警及防拆報警（當使用 PRO22ENC3 平鋪式機箱時） | |
報警輸入 2 | N/A | 16 個通用可編程報警輸入 |
繼電器輸出 | 16 個（C 型繼電器，2A@30VDC）（當安裝 于 PRO22ENC1/2 外箱時為 12 個） | 2 個（C 型繼電器，2A@30VDC）（當安裝于 PRO22ENC1/2 外箱時為 1 個） |
輸出控制參數 | ||
輸出用途 | 所有 16 個輸出均可配置為通用 I/O | 所有輸出均可配置為通用 I/O |
干結點 | 2A 繼電器輸出均被用于干結點驅動 | 所有繼電器輸出均被用于干結點驅動 |
脈沖時間 | 1~32,400 秒 | |
輸出配置 | 可配置為通電激活或斷電激活 | N/A |
報警輸入?yún)?shù) | ||
輸入用途 | N/A | 可用于門相關功能或其它通用輸入信號 |
輸入類型 | N/A | 常開，常閉，非線尾電阻，線尾電阻（EOL） |
線路調節 | N/A | 可調整靈敏度及保持時間 |
通信參數 | ||
通信端口 | RS-485 端口，總線長度 4000 英尺（1250 米） | |
通信速率 | 38.4K bps | |
· 持卡人容量：最大 100,000 人
· 脫機事件存儲容量：50,000 條
· 閃存技術支持快速固態軟件升級
· 門禁訪問級別：無限制
· 假曰數量：無限制
· 時區：255 個
· 卡格式：8 種 Wiegand 卡格式
· 區域碼：6 個
· 電梯支持：240 層
· 實時時鐘：時區支持，支持夏時制，支持閏年
· 挾持報警
· 工作模式：鎖閉、解除鎖閉、區域碼、僅卡片、卡片和密碼、 卡片或密碼、僅密碼等
· 支持雙卡核實
· 最大密碼位數：8 位
· 離線出入模式：區域碼通行、鎖定（禁止通行）、解除 鎖定（自由通行）
· 報警級別支持：0~99
· 防反傳支持：禁止通行（硬），允許通行（軟）
· 事件處理優先級：999 級
· 主通信支持：TCP/IP;RS-232
· 下游設備支持（RS-485 鏈路，最多 16 個）
- 雙讀卡器模塊 (PRO32R2)
- 16 路繼電器輸出模塊 (PRO32OUT)
- 16 路繼電器輸入模塊 (PRO32IN)
